Giới thiệu
Trong quy trình CAD, người thiết kế thường bắt đầu bằng các thao tác như tạo phác thảo (sketch), đùn khối và bo góc. Nếu chỉ tập trung vào hình dạng mà chưa xác định rõ các ràng buộc và quan hệ giữa những thành phần của mô hình, việc chỉnh sửa có thể trở nên khó khăn khi yêu cầu thay đổi. Thiết kế theo chủ đích (Intent-Driven Design) giúp xác định ngay từ đầu mô hình cần cập nhật như thế nào và những quan hệ nào phải được duy trì. Bài viết giới thiệu cách Autodesk Fusion hỗ trợ phương pháp này và những lợi ích trong quá trình phát triển sản phẩm.

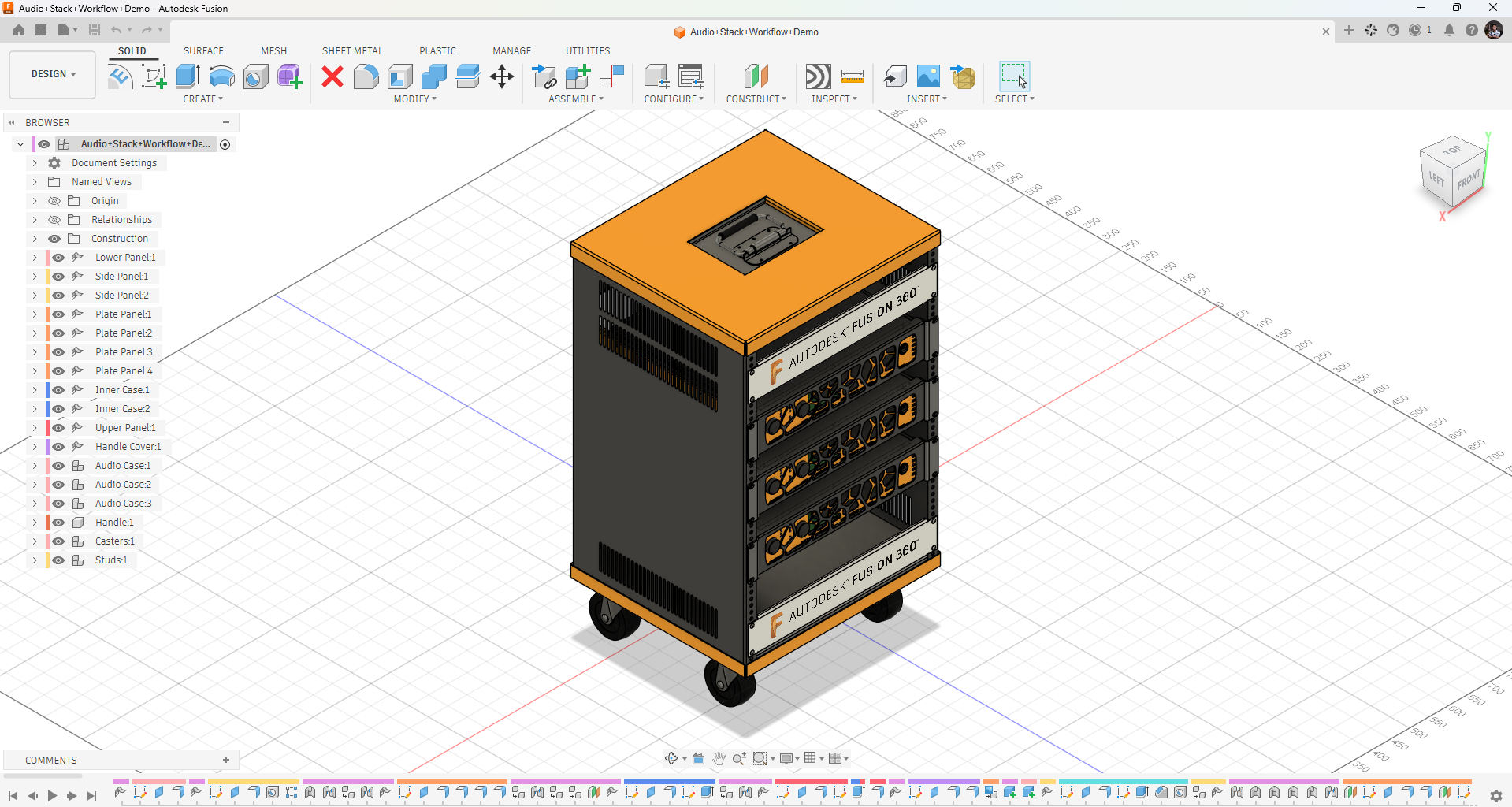

Mô hình 3D và lịch sử dựng hình trên Timeline trong Autodesk Fusion
Autodesk Fusion hỗ trợ thiết kế theo chủ đích như thế nào?
Design Intent (chủ đích thiết kế) là logic và các yêu cầu chi phối cách xây dựng, chỉnh sửa mô hình: vì sao thành chi tiết có độ dày nhất định, vì sao các lỗ phải bố trí đối xứng, kích thước nào cần giữ cố định và kích thước nào được phép thay đổi. Thiết kế theo chủ đích là cách đưa những yêu cầu này vào mô hình thông qua ràng buộc, tham số và quan hệ giữa các thành phần.

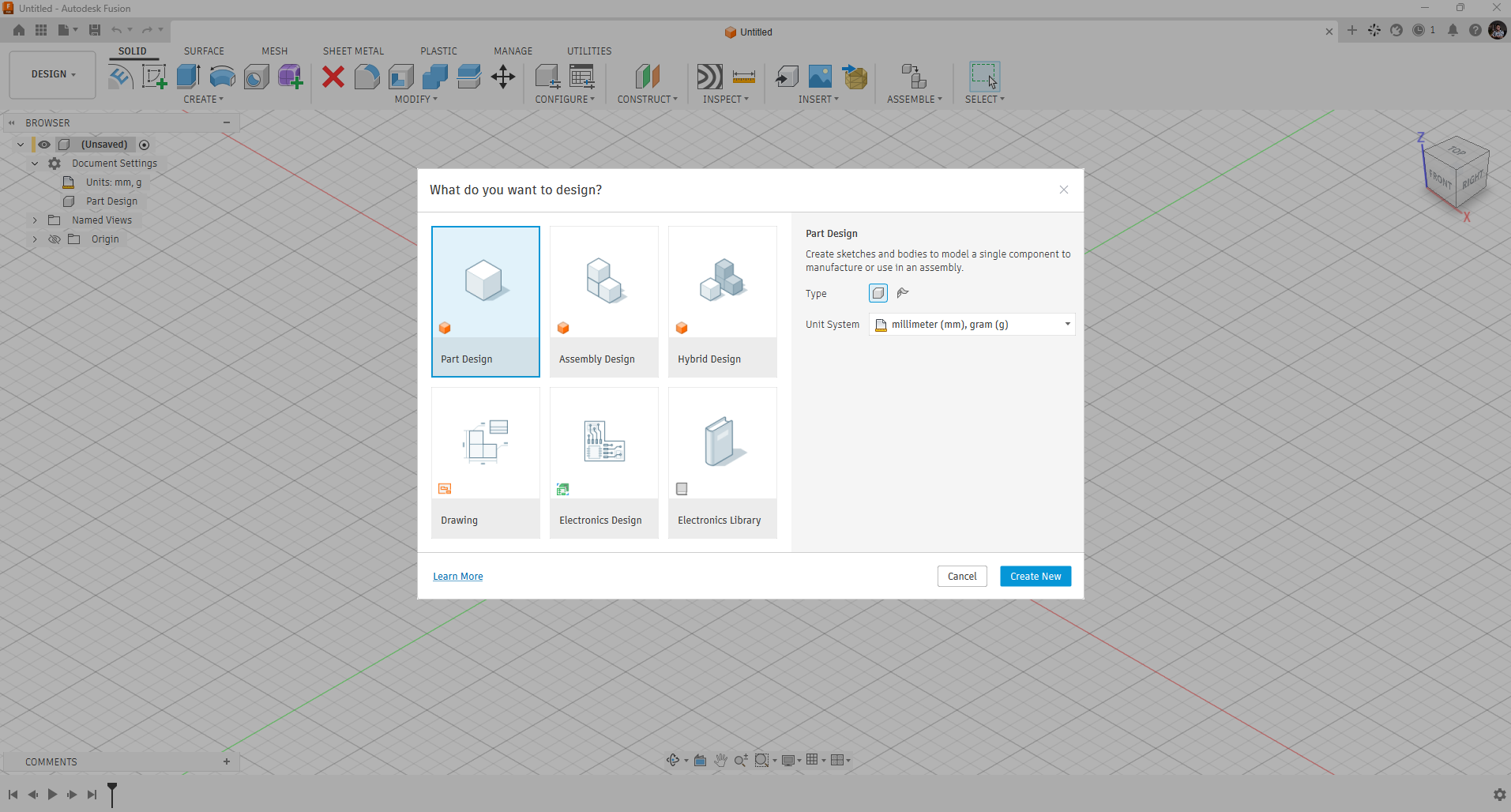

Hộp thoại lựa chọn loại thiết kế khi tạo thiết kế mới trong Autodesk Fusion
Autodesk Fusion hỗ trợ việc gắn chủ đích thiết kế vào mô hình qua nhiều công cụ:
- Timeline và mô hình hóa tham số (Parametric Modeling): khi bật ghi lịch sử thiết kế, các đặc trưng như Sketch, Extrude, Fillet và Pattern được lưu trên Timeline. Khi kích thước thay đổi, Fusion cập nhật hình học phụ thuộc theo các quan hệ đã thiết lập. Timeline lưu trình tự dựng hình, còn các ràng buộc, kích thước và tham số xác định cách mô hình phản ứng với thay đổi.
- Sketch Constraints (ràng buộc Sketch): các ràng buộc như Symmetric (đối xứng), Equal (bằng nhau), Concentric (đồng tâm) hay Midpoint (điểm giữa) giữ nguyên mối quan hệ hình học khi kích thước thay đổi.
- User Parameters (tham số người dùng): các tham số được đặt tên như Wall_Thickness (độ dày thành) hoặc Mounting_Hole_Diameter (đường kính lỗ lắp) có thể được dùng trong nhiều kích thước và đặc trưng của mô hình. Khi giá trị tham số thay đổi, các thành phần sử dụng tham số đó được cập nhật theo.
- Assembly Joints (khớp nối lắp ráp): hệ thống Joint cho phép thiết lập quan hệ chức năng giữa các chi tiết, thay vì chỉ định vị chúng trong không gian, với các loại khớp như Revolute (xoay), Slider (trượt thẳng) và Cylindrical (vừa xoay vừa trượt).

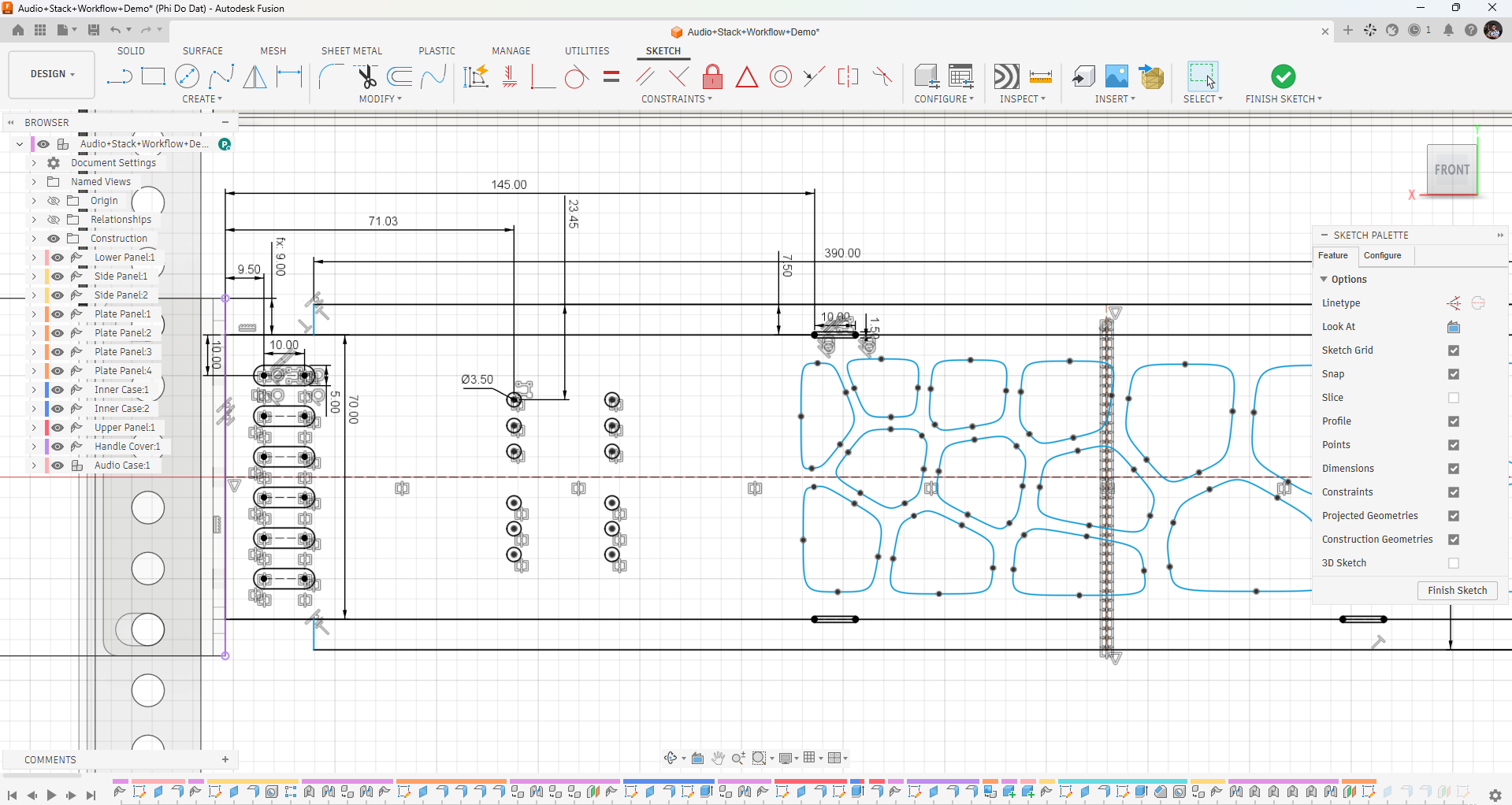

Hình ảnh mô tả Sketch Constraints trong Autodesk Fusion
Lợi ích khi áp dụng Intent-Driven Design
Khi các ràng buộc, tham số và quan hệ được thiết lập phù hợp với chủ đích thiết kế, mô hình sẽ dễ chỉnh sửa hơn và giảm nguy cơ làm sai lệch các yêu cầu quan trọng. Cách tiếp cận này mang lại lợi ích ở nhiều khâu trong quy trình làm việc:
- Điều chỉnh và thử nghiệm phương án nhanh hơn: các quan hệ được xác định rõ giúp cập nhật mô hình thuận tiện hơn khi yêu cầu thay đổi, giảm nhu cầu sửa từng chi tiết hoặc dựng lại mô hình.
- Bàn giao giữa các nhóm dễ dàng hơn: ràng buộc, tham số và lịch sử dựng hình (feature history) truyền tải logic thiết kế hiệu quả hơn khi chuyển giao file cho đồng nghiệp.
- Quản lý dòng sản phẩm tốt hơn: chiến lược dựa trên tham số hỗ trợ nhiều cấu hình sản phẩm khác nhau mà vẫn giữ được tính nhất quán.
- Cập nhật dữ liệu thiết kế và sản xuất thuận tiện hơn: các liên kết với mô hình giúp giảm việc chỉnh sửa lặp lại ở bản vẽ, cụm lắp ráp và dữ liệu gia công. Tuy nhiên, người dùng vẫn cần kiểm tra các nội dung bị ảnh hưởng và tạo lại đường chạy dao khi thay đổi hình học làm dữ liệu gia công không còn cập nhật.

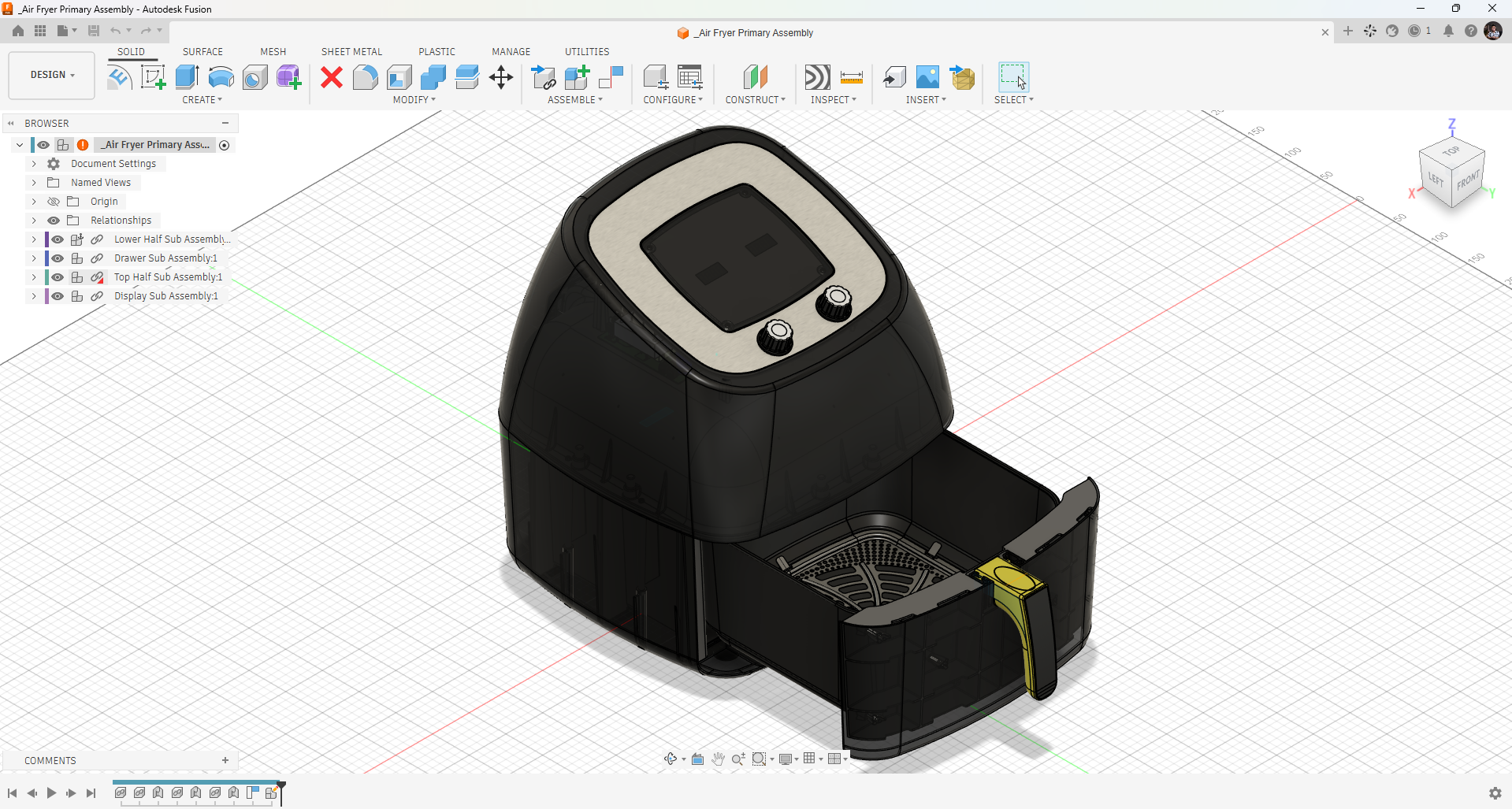

Mô hình nồi chiên không dầu hiển thị trong Autodesk Fusion
Kết luận
Thiết kế theo chủ đích bắt đầu từ việc xác định những yêu cầu và quan hệ cần duy trì khi mô hình thay đổi. Trong Autodesk Fusion, lịch sử dựng hình, ràng buộc sketch, tham số người dùng và khớp nối lắp ráp giúp thể hiện các yêu cầu đó trong mô hình. Khi được thiết lập hợp lý, chúng giúp mô hình dễ chỉnh sửa, dễ bàn giao và tái sử dụng hơn, đồng thời giảm công sức làm lại khi yêu cầu thiết kế thay đổi.
Đạt Phi
Nguồn: Autodesk
