Mô hình 3D của Inventor chứa đầy đủ thông tin của chi tiết để hỗ trợ cho công đoạn gia công và sản xuất. Nhưng đôi khi ở những công đoạn khác như mô phỏng, cộng tác hoặc rendering, người dùng lại muốn đơn giản hóa, loại bỏ 1 số thông tin của chi tiết.
- Người dùng muốn chia sẻ thiết kế của mình trong khi vẫn muốn bảo mật cách thiết kế và cách dựng hình của mình.
- Người dùng muốn tạo ra một phiên bản đơn giản hóa của thiết kế để mô phỏng hoặc Rendering.
- Người dùng mong muốn giảm kích thước của file con để giảm nhẹ và tăng tốc cho cụm file Assembly lớn hơn hoặc bạn muốn tạo ra một phiên bản đơn giản hóa của mô hình để chuyển đổi sang định dạng khác chẳng hạn như BIM.

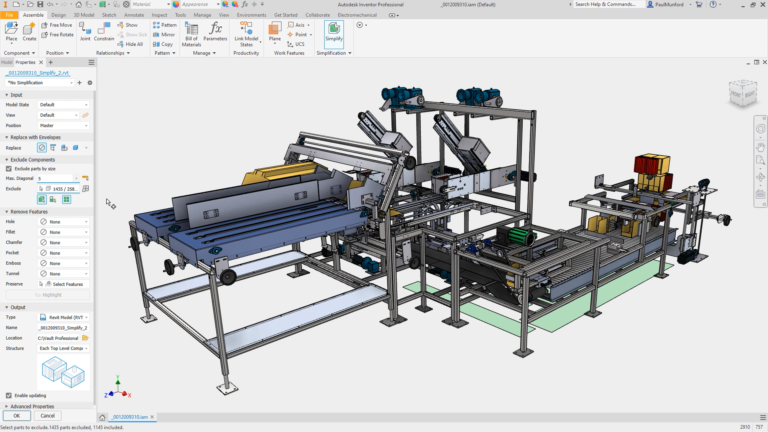

Công cụ Simplification của Autodesk Inventor giúp bạn giải quyết được những vấn đề trên, loại bỏ được các “Parts” hoặc “Features: Hole, Fillet, Chamfer…” theo thuật toán để đáp ứng nhu cầu mà người dùng đưa ra.
Tính năng này đã có từ những phiên bản trước đây, với Autodesk Inventor 2022 sẽ mang đến cho bạn một phiên bản mới của lệnh Simplification từ việc thay đổi giao diện người dùng thành dạng Propety Panel và cung cấp các chức năng bổ sung chẳng hạn như xóa Features Embossed, Define Envelopes,…
Xem video về lệnh Simplify trên giao diện Inventor 2022 để hiểu rõ hơn về tính năng này:
Top down Vs bottom-up simplification
Autodesk Inventor 2022 mang đến cho bạn một quy trình làm việc mới với tên gọi là “Model States”. Tính năng Model State đã được OneCADVN giới thiệu ở bài viết trước. Bạn có thể đọc thêm về tính năng này tại đây.
Xem video dưới đây để rõ hơn về việc ứng dụng Model State và Simplification.
Việc kết hợp Model State với lệnh Simplification giúp bạn linh hoạt hơn khi thiết kế. Model state trong Assembly có thể liên kết với Model State của Part. Nhờ vậy, khi môi trường Assembly thay đổi Model State thì các Sub-Components cũng sẽ thay đổi theo đúng với Model State đó.
