Tích Hợp Thiết Kế Cơ Điện Trên Autodesk Fusion

Giới thiệu

Trong lĩnh vực thiết kế sản phẩm hiện đại, sự kết hợp giữa các yếu tố cơ khí và điện đóng vai trò then chốt trong việc tạo ra các sản phẩm. Nhận thức được tầm quan trọng này, Autodesk Fusion và Cadence đã hợp tác để cung cấp một quy trình thiết kế cơ điện tử tích hợp, giúp tối ưu hóa sự hợp tác giữa các nhóm thiết kế và đẩy nhanh quá trình phát triển sản phẩm. Hãy cùng OneCAD Vietnam tìm hiển về quy trình này trong nội dung bài viết hôm nay nhé!

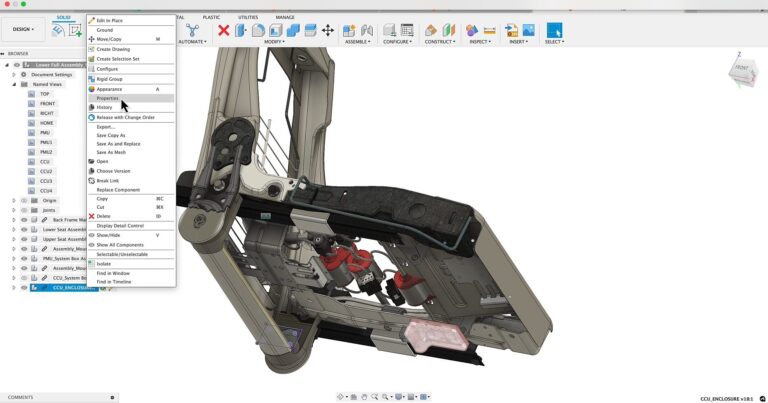

Tích hợp thiết kế cơ điện trên Autodesk Fusion

Tổng quan

Sự hợp tác giữa Autodesk và Cadence nhằm mục tiêu kết nối trực tiếp các công nghệ thiết kế PCB chuyên dụng của Cadence với nền tảng Fusion của Autodesk. Điều này cho phép tích hợp liền mạch giữa thiết kế điện tử và cơ khí, giúp các nhóm thiết kế làm việc hiệu quả hơn và giảm thiểu sai sót trong quá trình phát triển sản phẩm.

Tổng quan về thiết kế cơ khí kết hợp với thiết kế điện

Quy trình thiết kế cơ điện tử tích hợp

Quy trình thiết kế cơ điện tử tích hợp giữa Autodesk Fusion và Cadence bao gồm các bước sau:

• Thiết kế PCB trong Cadence Allegro X hoặc OrCAD X: Sử dụng các công cụ của Cadence để thiết kế bảng mạch in (PCB) với các yêu cầu kỹ thuật cụ thể.

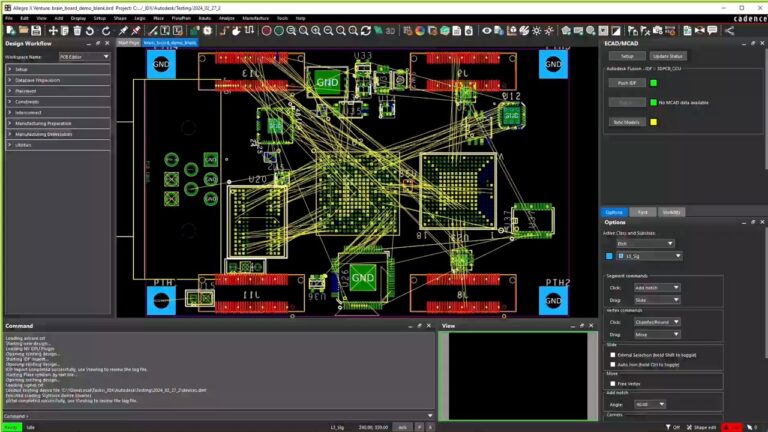

Thiết kế mạch PCB

• Đồng bộ hóa với Autodesk Fusion: Thiết kế PCB được đồng bộ hóa với môi trường thiết kế cơ khí trong Autodesk Fusion, cho phép hiển thị và kiểm tra bố trí PCB trong mô hình cơ khí.

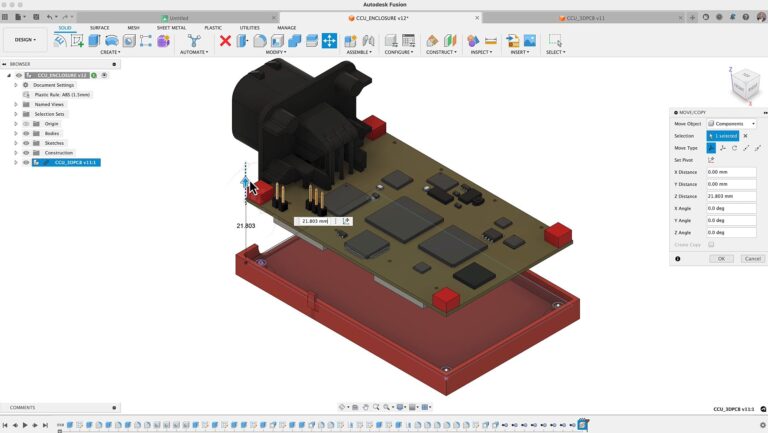

Kết hợp mạch PCB với mô hình 3D trên Autodesk Fusion

• Kiểm tra và điều chỉnh thiết kế: người dùng cơ khí và điện cùng làm việc trên mô hình 3D tích hợp để kiểm tra các thành phần điện tử và cơ khí, đảm bảo không có xung đột và tối ưu hóa thiết kế tổng thể.
• Tự động cập nhật: Mọi thay đổi trong thiết kế cơ khí hoặc điện được cập nhật tự động giữa hai hệ thống, giúp duy trì sự nhất quán và giảm thiểu sai sót.

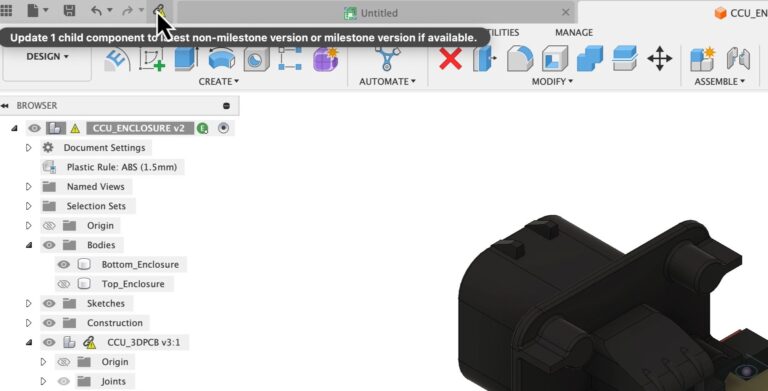

Dễ dàng cập nhật khi có thay đổi ở mô hình

Kết luận

Sự tích hợp giữa Autodesk Fusion và Cadence mang lại một quy trình thiết kế cơ điện tử liền mạch, tăng cường sự hợp tác giữa các nhóm thiết kế và đẩy nhanh quá trình phát triển sản phẩm. Điều này không chỉ giúp giảm thiểu sai sót mà còn mở ra cơ hội cho những sáng tạo mới trong lĩnh vực thiết kế sản phẩm thông minh.
