Mở đầu
Khi bạn thiết kế sản phẩm trong Autodesk Inventor 2024, việc quản lý các tham số và thông số kỹ thuật có thể trở nên rắc rối và khó kiểm soát. Đó là lý do tại sao hộp thoại Parameters được ra đời để giúp bạn quản lý các tham số một cách dễ dàng và hiệu quả hơn. Trong bài viết này, OneCAD Vietnam sẽ giới thiệu về hộp thoại Parameters trong Autodesk Inventor.
Ở trạng thái mặc định thì hộp thoại Parameters được chia thành hai phần chính: Model Parameters và User Parameters.
Model Parameters
Đây là nơi hiển thị tất cả các tham số tham gia vào quá trình xây dựng mô hình, bao gồm tham số do Inventor tạo ra và tham số do bạn xác định trong quá trình thiết kế. Bạn có thể thay đổi các thông số như tên, công thức tính toán và giá trị của nó một cách dễ dàng.

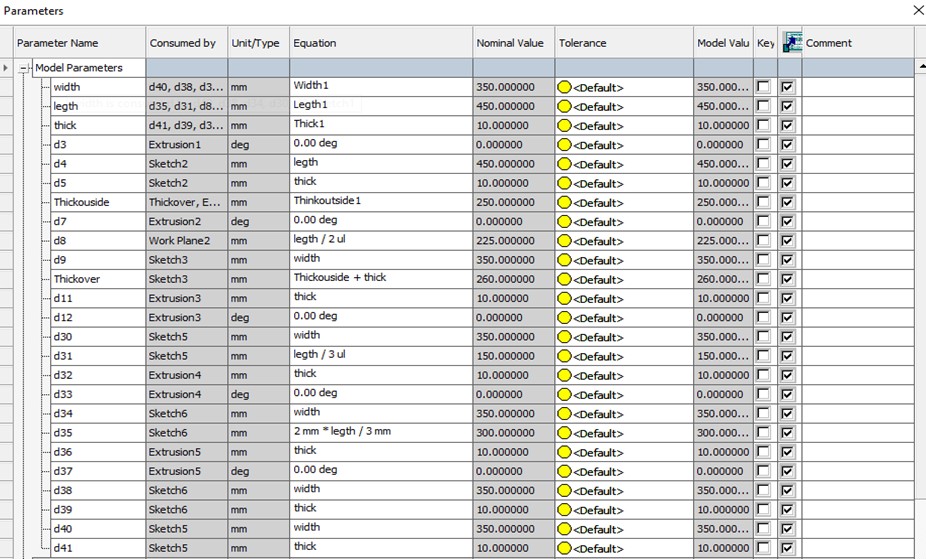

Hình ảnh mục Model Parameters trong hộp thoại Parameters
User Parameters
Đây là nơi hiển thị các tham số do bạn tạo ra để dễ dàng quản lý các tham số có trong mục Model Parameters. Tại đây, ngoài việc tạo mới bạn có thể xác định các thuộc tính khác như tên, đơn vị, kiểu dữ liệu (text, number, boolean) và giá trị của tham số.

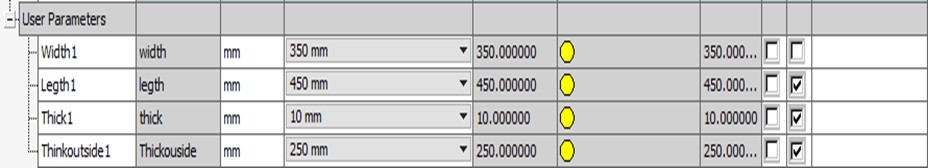

Hình ảnh mục User Parameters trong hộp thoại Parameters
Sự liên kết của tham số qua các môi trường trong Inventor
Một trong những lợi ích của hộp thoại Parameters là khả năng trích xuất thông tin sang mục iProperties, với những phiên bản trước đây người dùng chỉ có thể chuyển các tham số dưới dạng Numeric nhưng với những cập nhật mới trên Autodesk Inventor 2024, phần mềm đã cho phép xuất thêm các tham số ở dạng Text và Boolean. Ngoài ra, các thông số có trong hộp thoại Parameters ở môi trường Part đều có thể đưa trực tiếp vào BOM trong môi trường Assembly hoặc Part List trong môi trường Drawing.

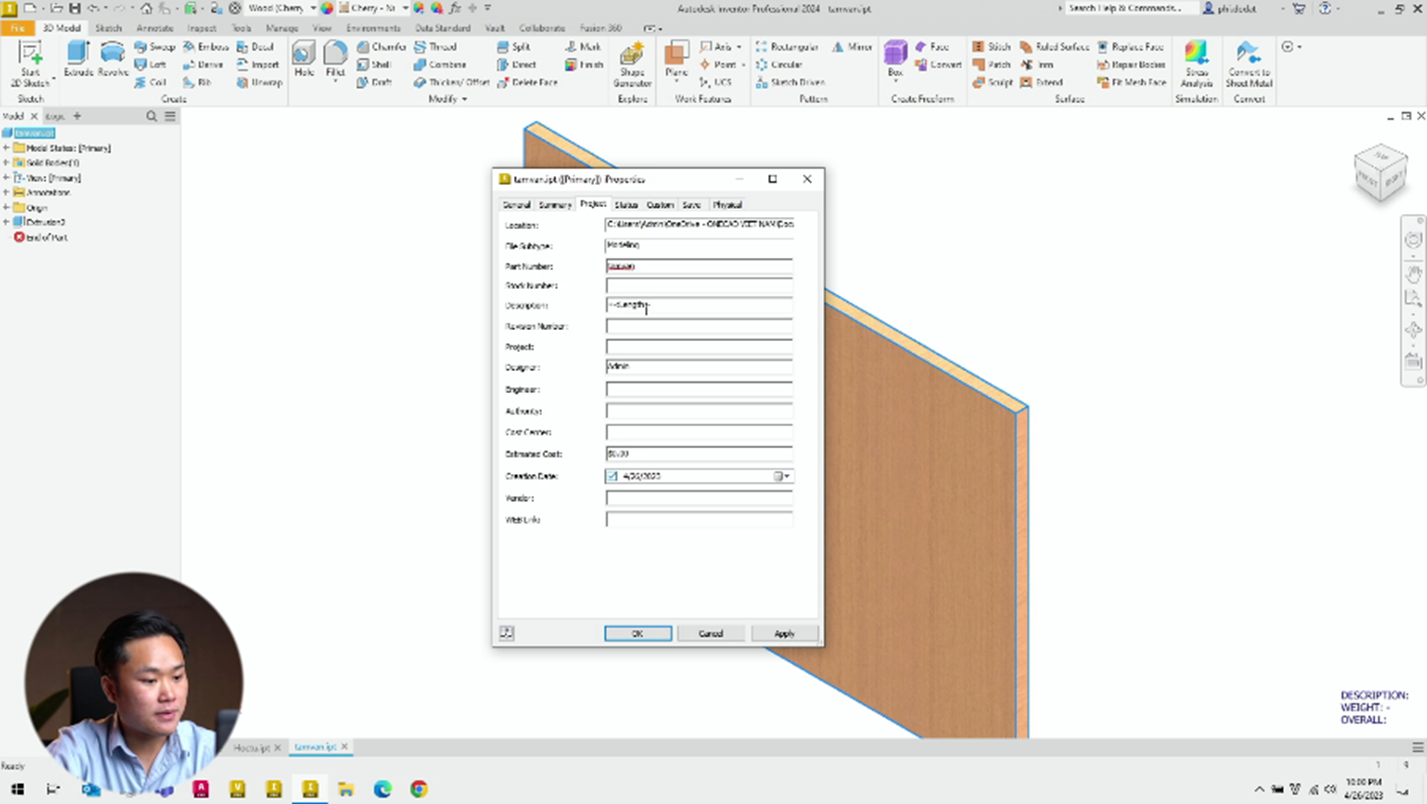

Chuyển tham số từ hộp thoại Parameter vào iProperties trong môi trường Part

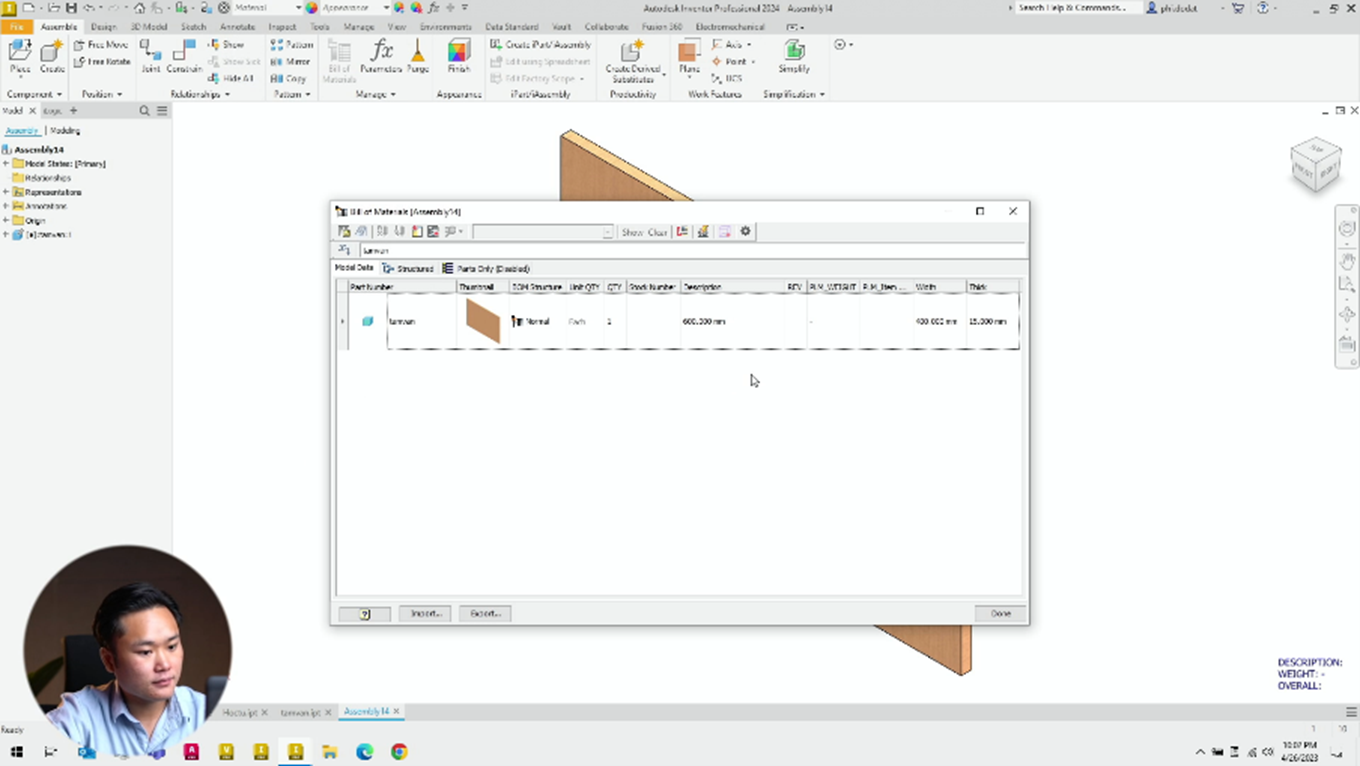

Chuyển tham số vào BOM trong môi trường Assembly

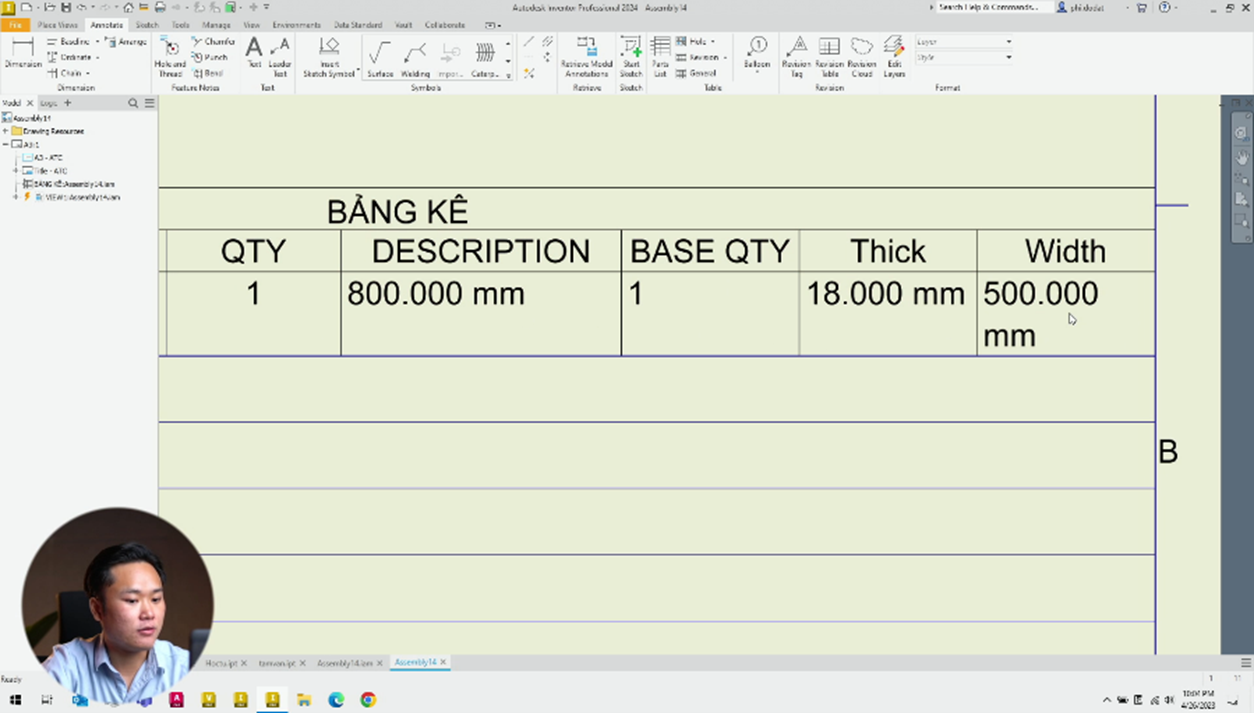

Chuyển tham số vào Part List trong môi trường Drawing
Các Parameter sẽ được liên kết với nhau trong Inventor nên khi giá trị tham số bị thay đổi thì phần mềm sẽ tự động đồng bộ, người dùng sẽ không cần phải chỉnh sửa thủ công, rất mất thời gian và đôi khi lại không chính xác.
Kết luận
Thông qua bài viết này, bạn sẽ hiểu rõ về cách sử dụng hiệu quả hộp thoại Parameters trong Autodesk Inventor. Đây là một công cụ rất hữu ích cho các kỹ sư, nhà thiết kế sản phẩm và các chuyên gia đang làm việc trong lĩnh vực thiết kế. Với khả năng quản lý các tham số trong mô hình và tính linh hoạt của nó, hộp thoại Parameters sẽ giúp bạn tăng hiệu suất và tiết kiệm thời gian trong quá trình thiết kế sản phẩm. OneCAD Vietnam đã làm 1 video hướng dẫn chi tiết cách chuyển các thông tin từ cửa số Parameters sang các môi trường khác, bạn có thể tìm hiểu thông qua đường link dưới đây nhé.
Đạt Phi
