Khi làm việc trên bản vẽ trong Autodesk Inventor 2024, thông thường người dùng sẽ sửa đổi và cập nhật bản vẽ khi có thông tin mới. Để quản lý các sửa đổi này, Inventor cung cấp một bộ công cụ cho phép người dùng dễ dàng theo dõi và kiểm soát các thay đổi đã được thực hiện trên bản vẽ. Trong bài viết hôm nay, OneCAD Vietnam sẽ giới thiệu ba công cụ ghi chú sửa đổi được trang bị trong Inventor là Revision Table, Revision Tag và Revision Cloud.
Revision Table
Revision Table là bảng hiển thị thông tin về các thay đổi trên bản vẽ theo thời gian, bao gồm số sửa đổi, ngày, tác giả và mô tả về các thay đổi đã được thực hiện. Người dùng có thể tùy chỉnh bảng này bằng cách thêm hoặc xóa cột và hàng, thay đổi phông chữ.

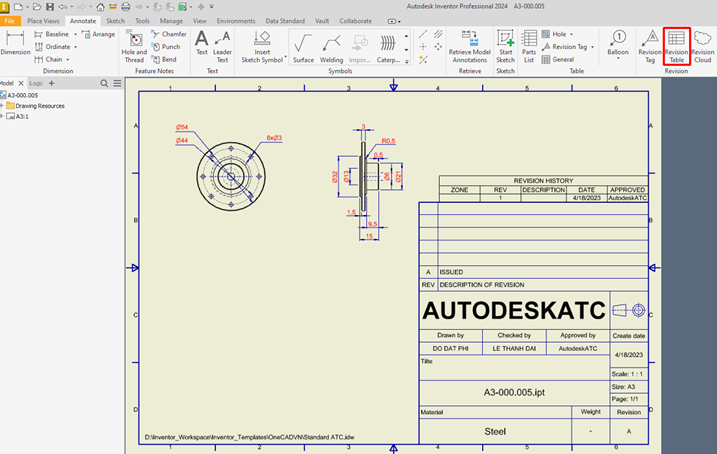

Cách chọn lệnh Revision Table trong Inventor 2024
Revision Tag
Revision Tag được sử dụng để theo dõi mức độ sửa đổi của một đối tượng trên bản vẽ, và liên kết với Revision Table để cập nhật về các thông tin thay đổi. Người dùng có thể gắn Revision Tag thêm vào bản vẽ bằng cách chọn công cụ Revision Tag và nhấp vào nơi cần đánh dấu. Nếu Revision Table chưa được tạo, người dùng sẽ được yêu cầu tạo bảng trước khi sử dụng tag sửa đổi.

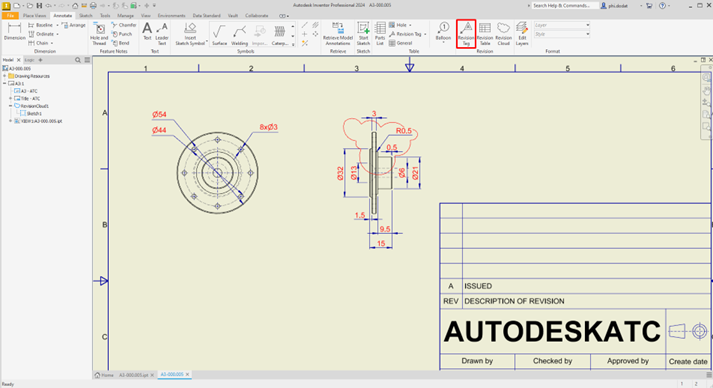

Cách chọn lệnh Revision Tag trong Inventor 2024
Cách chọn lệnh Revision Tag trong Inventor 2024

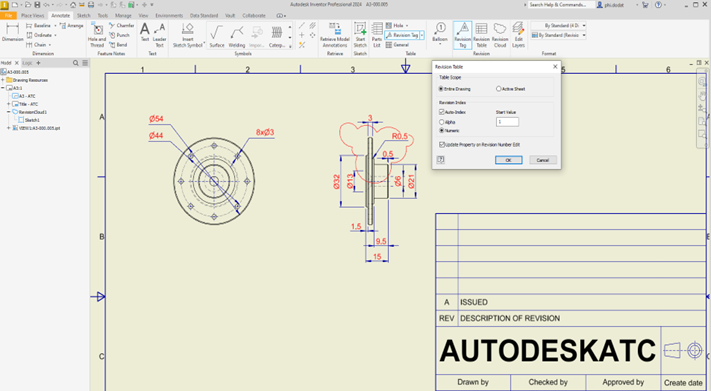

Phần mềm yêu cầu tạo Revision Table trước khi sử dụng Revision Tag
Revision Cloud
Thật ra tính năng Revision Cloud đã có mặt trên AutoCAD một thời gian nhưng tới tận tới phiên bản 2024 thì Autodesk mới trang bị tính năng Revision Cloud trên Inventor. Nói một cách đơn giản thì công cụ này cho phép người dùng đánh dấu các vùng chỉnh sửa trên bản vẽ và tùy chỉnh thuộc tính của ghi chú bao gồm màu sắc, độ dày của đường biểu diễn và kiểu đường viền. Người dùng có thể thêm chú thích vào Revision Cloud để cung cấp thông tin chi tiết hơn về các thay đổi. Để sử dụng tính năng này, người dùng cần chọn công cụ Revision Cloud và vẽ một vùng xung quanh khu vực cần đánh dấu, sau đó tùy chỉnh bằng cách chọn và điều chỉnh kích thước của nó.

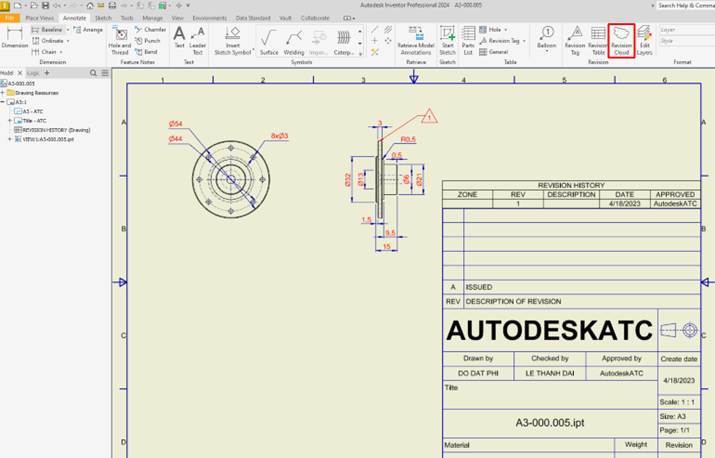

Cách chọn lệnh Revision Cloud trong Inventor 2024

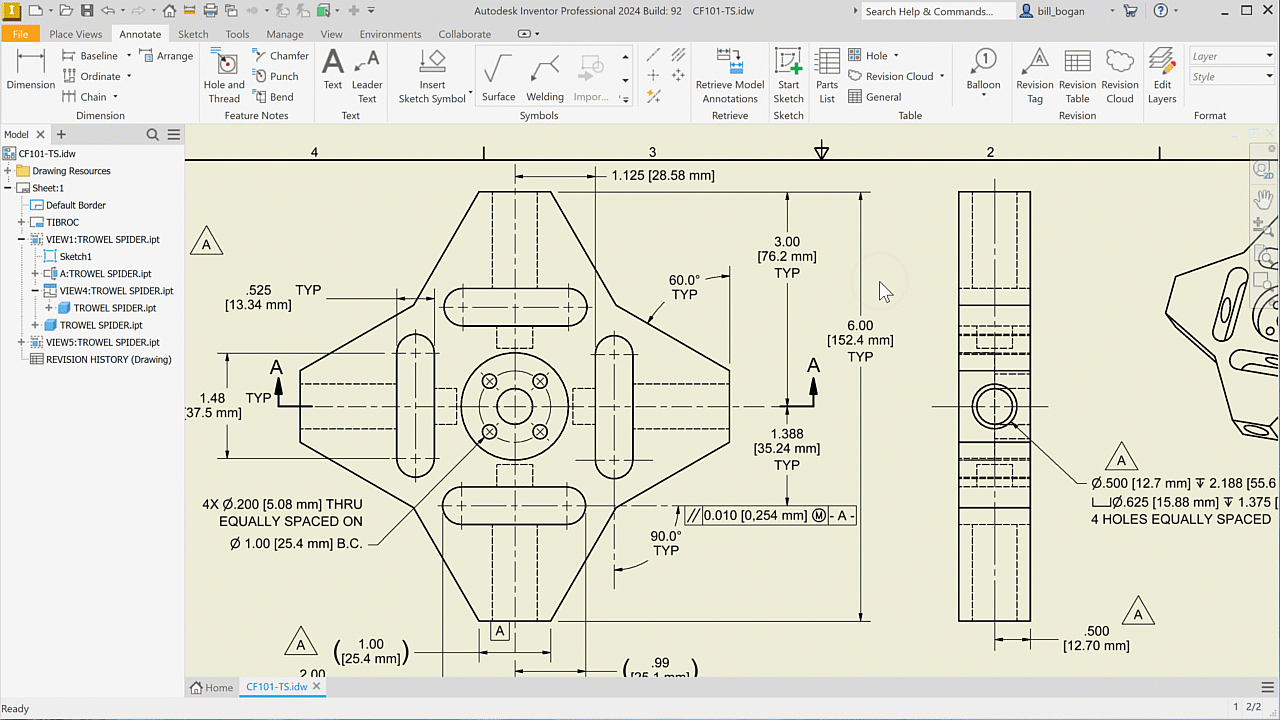

Các thao tác cơ bản về tính năng Revision Cloud trên Inventor 2024
Autodesk Inventor 2024 cung cấp một số tính năng để quản lý các bản sửa đổi đối với bản vẽ. Những công cụ này cho phép người dùng dễ dàng theo dõi các thay đổi được thực hiện đối với bản vẽ theo thời gian, đánh dấu các khu vực cần chú ý đặc biệt và đảm bảo rằng tất cả các bên liên quan đều biết về các bản sửa đổi gần đây nhất. Bằng cách tận dụng các công cụ này một cách hiệu quả, người dùng có thể hợp lý hóa quy trình sửa đổi và đảm bảo rằng bản vẽ của họ là chính xác và cập nhật.
