Ngày 02/04/2021, Bộ Xây Dựng đã ban hành “Quyết định 348/QĐ-BXD Hướng dẫn áp dụng Mô hình thông tin công trình (BIM)”. Đây là Hướng dẫn chi tiết áp dụng Mô hình thông tin công trình (BIM) đối với công trình dân dụng và hạ tầng kỹ thuật đô thị do Viện Kinh tế xây dựng tổ chức biên soạn. Hướng dẫn này để các cơ quan, tổ chức, cá nhân có liên quan tham khảo khi triển khai áp dụng BIM cho công trình dân dụng (nhà ở, văn phòng, trụ sở,…) và công trình hạ tầng kỹ thuật đô thị (công trình cầu, đường bộ, cấp thoát nước).

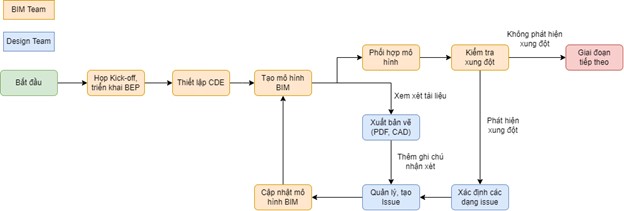

Quy trình ứng dụng CDE trong giai đoạn thiết kế
Nhằm mục đích giúp các bên có thể tiếp cận nhanh hơn với việc triển khai mô hình BIM. Trong bài viết này OneCADVN sẽ đề xuất cho bạn 1 quy trình làm việc điển hình khi ứng dụng môi trường dữ liệu chung (CDE) trong giai đoạn thiết kế. Bởi CDE được xem như xương sống cho quá trình áp dụng BIM. Để bắt đầu ứng dụng CDE cho giai đoạn thiết kế ta cần thực hiện các bước sau:
Bước 1: Tổ chức họp Kick-off
Đầu tiên ta sẽ cần tổ chức một cuộc họp Kick-off. Trong buổi họp này đại diện của các BIM team sẽ cùng nhau thống nhất về kế hoạch triển khai BIM (BEP).
Bước 2: Lựa chọn và thiết lập môi trường dữ liệu chung (CDE)
Lựa chọn môi trường dữ liệu chung (CDE): CDE là nơi thu thập, lưu trữ, quản lý, truyền tải dữ liệu hình học và phi hình học của dự án. Mỗi dự án chỉ có duy nhất một CDE để giúp các bên tham gia dự án cộng tác với nhau. Do đó việc lựa chọn một CDE tốt và phù hợp là điều rất quan trọng. Trong bài viết này mình sẽ lựa chọn CDE của Autodesk với nền tảng Autodesk Construction Cloud.

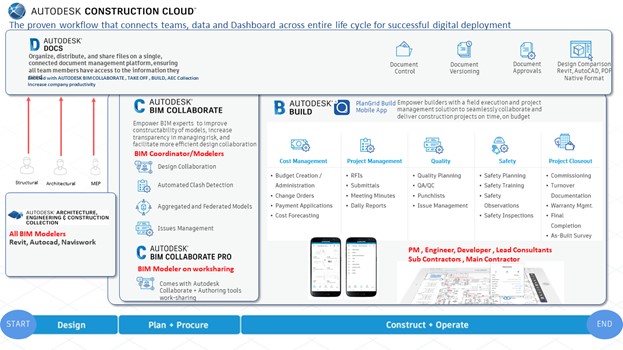

Nền tảng Autodesk Construction Cloud
Thiết lập môi trường dữ liệu chung (CDE) gồm các bước:
- Khởi tạo dự án.
- Thiết lập cây thư mục làm việc.
- Mời và phân quyền cho thành viên của các bên vào tham gia dự án.
- Thiết lập các tính năng như naming standard, add teams, coordination spaces,…
Khi dự án hoàn thành, chủ đầu tư là người sở hữu dữ liệu của dự án. Các dữ liệu được tạo ra trong giai đoạn thiết kế sẽ tiếp tục được Chủ đầu sử dụng để phục vụ cho quá trình thi công, hoàn công, vận hành và bảo dưỡng. Do đó OneCADVN đề xuất Chủ đầu tư sẽ là người thiết lập và quản lý CDE cho dự án của mình
Bước 3: Xây dựng mô hình BIM và trao đổi thông tin giữa các bên
Việc xây dựng mô hình BIM sẽ cần sự tham gia của nhóm thiết kế (Design team) và nhóm tạo dựng mô hình thông tin (BIM team). Design team sẽ dựa trên các thông tin đầu vào và các yêu cầu kỹ thuật của Chủ đầu tư cung cấp để thiết kế các hạng mục trong công trình. Sau đó chuyển các thông tin đó cho BIM team để tạo dựng mô hình BIM.

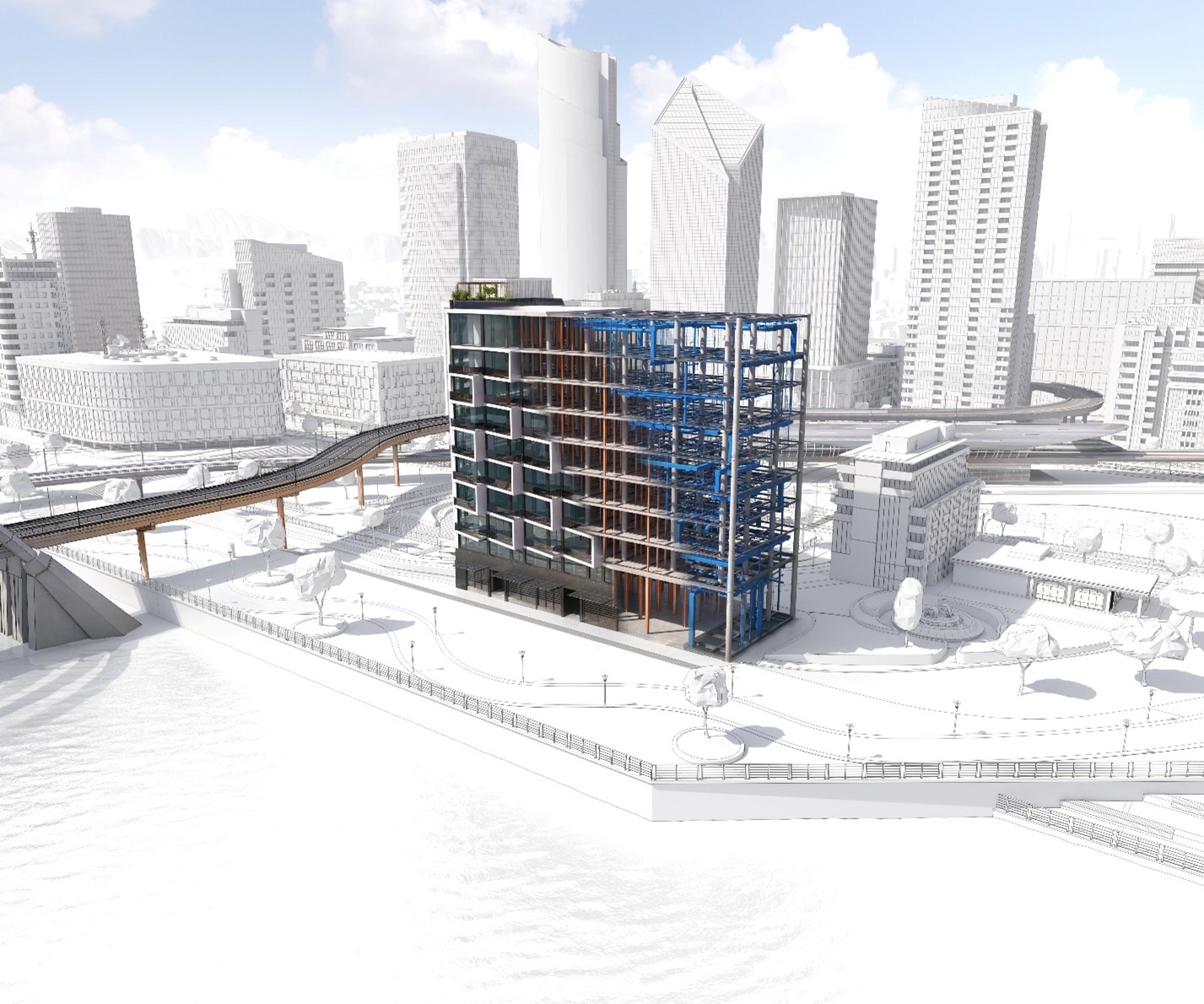

Tạo dựng mô hình BIM
Trong quá trình thiết kế và tạo dựng mô hình BIM, các nhóm thiết kế trong dự án sẽ xem xét thiết kế và kiểm tra mô hình BIM của mình. Thông qua các tính năng trong nền tảng Autodesk Construction Cloud như:
- Timeline: Quản lý, trao đổi thông tin giữa các nhóm thiết kế theo dòng thời gian thực.
- Review: Giúp tạo ra các quy trình phê duyệt hồ sơ dự án.
- Markup: Quản lý, tạo ra các ghi chú trên bản vẽ.
- Issue: Quản lý, tạo và gán các thành viên tham gia vào các vấn đề phát sinh trong quá trình thiết kế.
- Transmittals: Quản lý và chuyển giao các thông tin dự án cho các bên tham gia. Đây là bằng chứng về việc chuyển giao thông tin giữa các bên.
- Reports: Tạo nhanh các báo cáo trong dự án.
Bước 4: Kiểm tra xung đột
Sau khi mô hình BIM của các nhóm thiết kế đã được hoàn thiện. Các mô hình BIM của các nhóm sẽ được phối hợp lại với nhau để kiểm tra xung đột, nhằm hạn chế các rủi ro có thể phát sinh trước khi thi công dự án ngoài công trường. Thông qua các tính năng trong nền tảng Autodesk Construction Cloud như:
- Clash matrix: Kiểm tra xung đột tự động.
- Issue: Quản lý, tạo và gán các thành viên tham gia vào các vấn đề phát sinh trong quá trình thiết kế.
- Meeting: Tạo, lưu trữ lịch sử các cuộc họp cũng như thông tin trong cuộc họp thông qua ứng dụng Teams, Zoom.

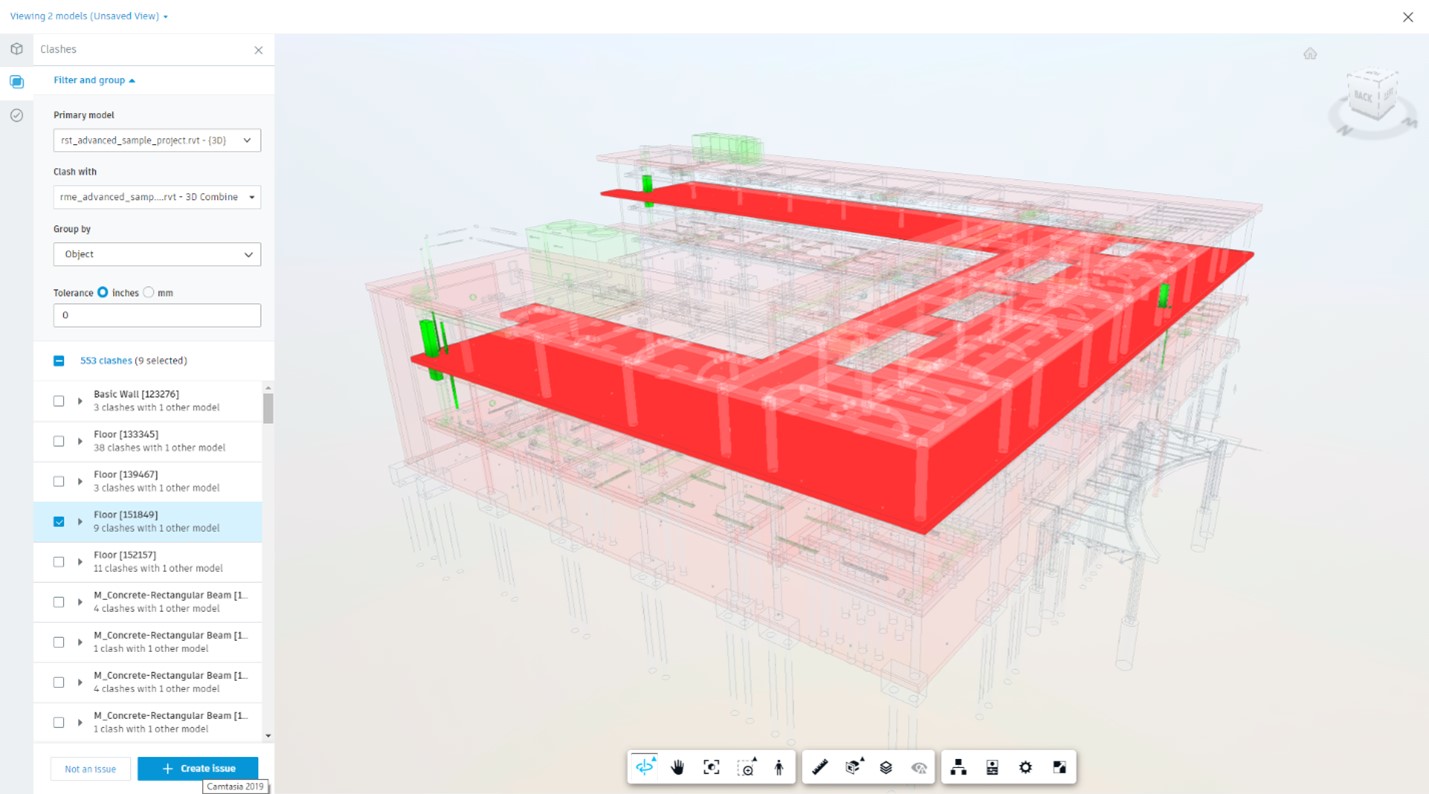

Kiểm tra xung đột trong nền tảng Autodesk Construction Cloud
Với sự hỗ trợ của các công cụ trong nền tảng đám mây Autodesk Construction Cloud. Khả năng phối hợp giữa các bên tham gia dự án được cải thiện. Quá trình thiết kế sẽ trở nên dễ dàng hơn.
Sơn Thiện - Hoàng Nghị
