Khám phá để thực hiện sự thay đổi tốt hơn
Martz Technologies, Inc. là một công ty tự động hóa công nghiệp phục vụ nhiều ngành công nghiệp ở các bang Trung Đại Tây Dương. Trong nhiều năm, nhóm kỹ thuật này đã dựa vào phần mềm AutoCAD LT. Tuy nhiên, nó sớm trở nên rõ ràng rằng sự thay đổi cần phải được thực hiện để giúp tiêu chuẩn hóa quy trình thiết kế - Đó là một quyết định khó khăn để bỏ lại AutoCAD LT phía sau. Nhưng một khi họ chuyển sang AutoCAD và bắt đầu sử dụng bộ công cụ chuyên ngành điện đi kèm với gói đăng ký hằng năm, một thế giới hoàn toàn mới về hiệu quả và tính năng đã mở ra.
Một bước đi táo bạo với AutoCAD

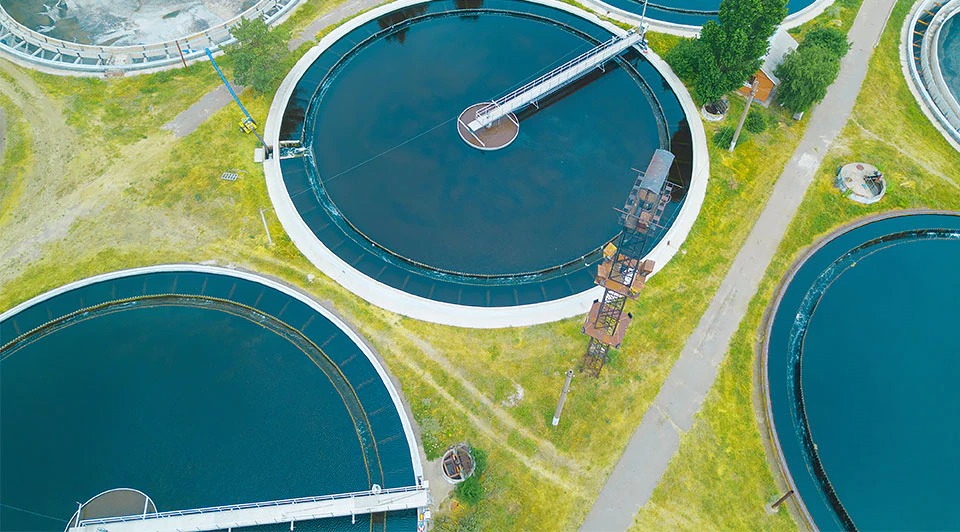

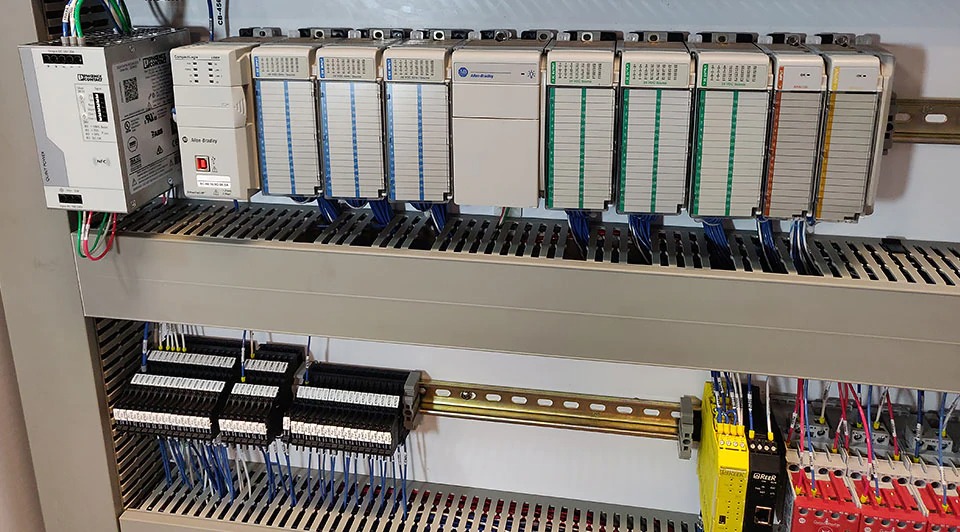

Trong 20 năm, Martz Technologies, Inc. đã phục vụ một loạt các ngành công nghiệp ở các bang Trung Đại Tây Dương. Cho dù đó là kỹ thuật điện và điều khiển cho sản xuất thực phẩm, nhà máy lọc nước ngọt hay nhà máy nước thải, công ty tập trung vào việc nâng cấp và xây dựng các bảng điều khiển hoàn toàn mới và cũng yêu cầu các bản vẽ điện phải hoàn toàn mới để đi cùng với nó.
David Slusser, giám đốc dự án, Martz Technologies, cho biết: “Ngay từ ngày đầu tiên công ty được thành lập, AutoCAD LT đã luôn được chúng tôi sử dụng. Nhưng các tiêu chuẩn CAD trong nhóm của chúng tôi luôn là thách thức. Đối với những người chưa qua đào tạo, bạn có thể sẽ không nhận thấy sự khác biệt trong các bức vẽ của chúng tôi trong 10 hoặc 15 năm qua. Nhưng khi chúng tôi đồng kiểm và có các điểm dừng lại để xem xét, bạn thực sự nhận ra sự khác biệt mà một kỹ sư của chúng tôi có thể có so với một kỹ sư khác.” Một vài năm trước, Martz Technologies đã nghiên cứu AutoCAD và bộ công cụ Điện sau khi một kỹ sư mới được tuyển dụng và đề xuất nó để giúp đáp ứng các tiêu chuẩn của họ.
“Chúng tôi đã thử, nhưng vào thời điểm đó, do khối lượng công việc quá nhiều, chúng tôi không thể đầu tư thời gian mà chúng tôi cảm thấy cần thiết để hoàn thành lộ trình học tập,” Slusser nói. “Cuối cùng, chúng tôi đã quay trở lại với những thói quen cũ và ở lại với những gì chúng tôi biết, tiếp tục sử dụng những cách tốn nhiều thời gian của quá khứ.”
“Năm ngoái, với tư cách là một công ty, chúng tôi đã quyết định tiến tới việc chuyển đổi sang AutoCAD và Bộ công cụ điện và nhận thấy rằng sản phẩm có nhiều tính năng. Điều này đã khiến chúng tôi cần phải đẩy nhanh thời gian triển khai và chúng tôi đã đầu tư vào đào tạo tại chỗ cho nhóm kỹ sư từ đối tác Synergis Engineering Design Solutions của Autodesk.” - Slusser nói.
Khoảnh khắc bất ngờ với bộ Electrical toolset
Một quyết định quan trọng trong quá trình chuyển đổi là bổ nhiệm một người, Rich Kaminski, là ứng cử viên sáng giá cho AutoCAD để duy trì sự giám sát của quá trình và tiêu chuẩn hóa bản vẽ của công ty. Với sự đào tạo và tư vấn từ Synergis, Slusser và Kaminski có thể thấy ngay các tiêu chuẩn của họ sẽ được cải thiện như thế nào.
Kaminski nói: “Khi chúng tôi sử dụng AutoCAD LT, chúng tôi đã cố gắng biến nó thành một 'bộ công cụ điện giả' để chuẩn hóa các ký hiệu, và nó không hoạt động tốt." Chúng tôi đã gặp tình huống ai đó sẽ sửa đổi thư viện ký hiệu trên một máy tính xách tay cá nhân, nhưng sau đó lại quên tải nó lên. Giờ đây, tôi có thể tải mọi thứ trên máy chủ và mọi người đều có quyền truy cập. Ví dụ: Nếu tôi sửa đổi một biểu tượng, mọi người khác đều có thể sử dụng nó và nó giống nhau trong toàn công ty. Tôi thấy điều này thực sự hữu ích để đưa chúng tôi đi đúng hướng.
Thật tuyệt khi cuối cùng cũng đạt được mục tiêu tiêu chuẩn hóa cốt lõi, nhưng họ đã rất ngạc nhiên khi biết còn nhiều lợi ích hơn thế nữa trong bộ công cụ. Kaminski nói: “Trong những buổi đào tạo, chúng tôi đã học được rằng chúng tôi có thể chụp một bản vẽ với các thay đổi hàng loạt, xuất nó sang Excel, sửa đổi nó và sau đó nhập lại.”

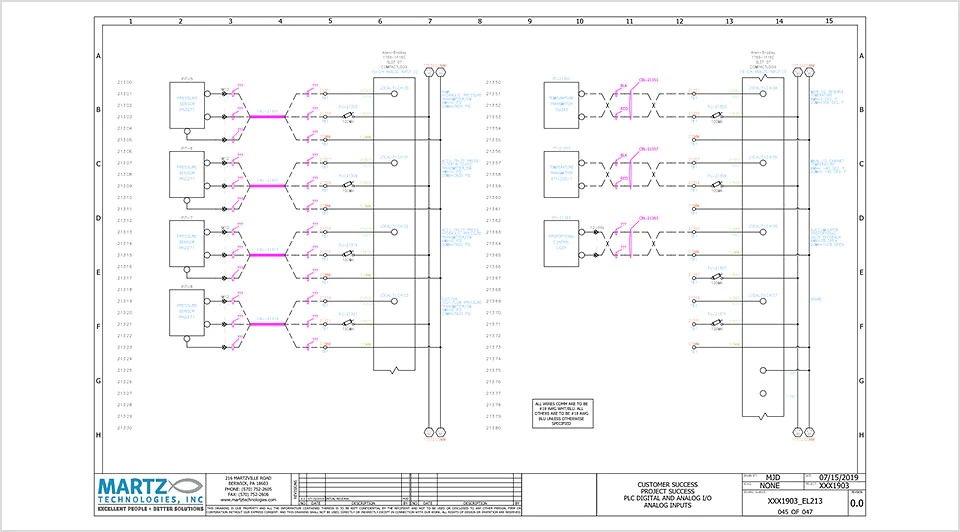

Ông tiếp tục: “Khả năng thao tác mô tả trong AutoCAD từ một bảng tính dễ dàng hơn nhiều so với việc mở từng bản vẽ, đặc biệt là khi xuất để sử dụng với tích hợp bộ điều khiển logic lập trình (PLC). Khi bạn có một vài điểm IO cần thay đổi, việc mở từng bản vẽ và chỉnh sửa từng dòng sẽ rất đơn điệu. Khi chúng tôi sử dụng AutoCAD LT, chúng tôi đã thực hiện một dự án với 2.400 điểm IO và một tập bản vẽ 260 trang. Mặc dù có nhiều người làm việc nhưng chúng tôi đã mất sáu tháng để hoàn thành nó. Với bộ công cụ Điện, khả năng chỉnh sửa mô tả và bản vẽ của chúng tôi trong Excel là một lợi ích lớn và tiết kiệm thời gian. Lẽ ra, chúng tôi có thể thực hiện dự án đó trong một nửa thời gian”.
Các tính năng như tham chiếu dây, đánh số và thậm chí cả bảng kê nguyên vật liệu (BOM) cũng đang mang một ý nghĩa hoàn toàn mới.
“Từ quan điểm quản lý, các BOM rất quan trọng, khi chúng tôi chuyển sang quá trình triển khai, chúng tôi sẽ có thể biết chính xác BOM và phù hợp với bộ bản vẽ. Nó thật khổng lồ." Slusser nói.
Sử dụng bộ công cụ Điện trong các dự án mới
Bây giờ nhóm đã làm việc với bộ công cụ Electrical toolset được vài tháng, họ đã thấy được những lợi ích mà AutoCAD mang lại. Trở lại năm 2017, Martz Technologies đã tạo ra các bản vẽ trong AutoCAD LT cho bảng điều khiển của một máy ép thủy lực tại cơ sở sản xuất của một khách hàng lâu năm. Với AutoCAD LT, nhóm đã dành 220 giờ để soạn thảo. Bây giờ, cho một dự án mới với cùng một công ty, họ đang làm việc trên ba máy ép thủy lực mới bằng cách sử dụng Electrical toolset.

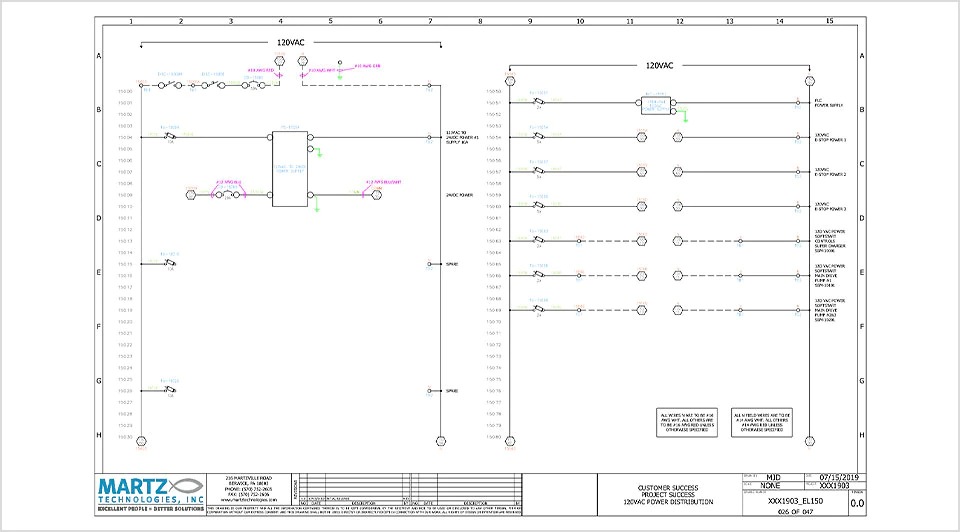

Đối với lần thay đổi đầu tiên, họ đã đại tu hoàn toàn các bản vẽ AutoCAD LT từ năm 2017 và cập nhật chúng bằng bộ công cụ điện. Tất cả các lần nhấn thứ hai và thứ ba đều cần thiết trong một gói bản vẽ lớn. Sau khi chuyển đổi bản vẽ đầu tiên sang bộ Electrical toolset , sơ đồ đánh số đã được thiết kế lại hoàn toàn để phù hợp với một gói bản vẽ duy nhất.
Tổng số giờ dành cho dự án mới chỉ trong 550 giờ — bao gồm tất cả các lần nhấn mới, độ phức tạp, đào tạo bổ sung và tùy chỉnh trả trước. Khi họ xây dựng các tùy chỉnh này, thời gian dành cho các dự án trong tương lai sẽ giảm hơn nữa.
Slusser nói: “Với dự án này, chúng tôi thực sự có thể tùy chỉnh bộ công cụ điện để phù hợp với nhu cầu của mình, bao gồm cả việc tạo thư viện ký hiệu tùy chỉnh và sửa đổi vị trí của số dây, tham chiếu và sơ đồ đánh số. Rich cũng sử dụng dự án này như một nền tảng đào tạo cho hai kỹ sư không quen thuộc với bộ công cụ điện.”
“Đối với bất kỳ ai đang nghĩ đến việc chuyển từ AutoCAD LT và sử dụng các bộ công cụ đi kèm với AutoCAD, tôi muốn nói là hãy cứ làm, nhưng phải thật kiên nhẫn. Nó giống như chúng ta đang ở trên đỉnh của tảng băng, và tôi cảm thấy có nhiều điều để chúng ta học hỏi và sử dụng trong tương lai”. - Slusser cho biết.
Nguồn: Autodesk
